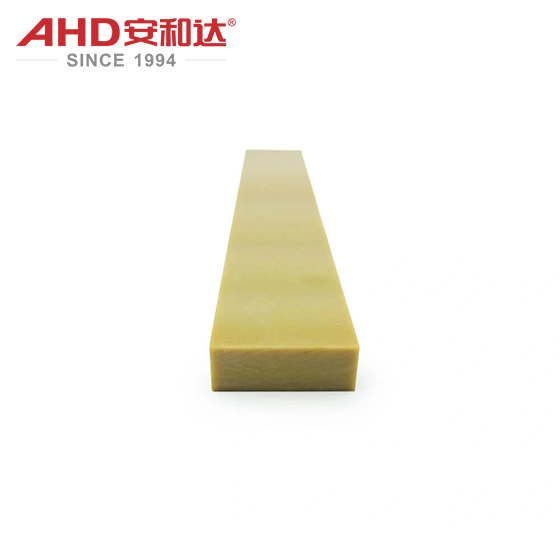

Engenheiros que trabalham em componentes estruturais de precisão em altas temperaturas frequentemente encontram uma série de problemas recorrentes de materiais: empenamento da peça durante o ciclo térmico, baixa rigidez sob carga de longo prazo, desvio dimensional durante operação de longo prazo e baixa resistência à compressão do hardware de fixação. A folha PEI preenchida com vidro (também chamada de folha Ultem 2300) alivia esses principais pontos problemáticos, oferecendo a alta resistência natural ao calor da resina PEI virgem com o reforço rígido de fibra de vidro picada.
Este guia descreve todo o processo de fabricação de folhas GF PEI, explica as funções importantes das fibras de vidro em compósitos PEI, compara as propriedades dos graus GF10, GF20 e GF30 PEI e distingue as diferenças entre folhas PEI puras não preenchidas e folhas PEI preenchidas com vidro. Visite AHD para saber mais！
Quais são as principais funções das fibras de vidro adicionadas à resina base PEI?
As fibras de vidro picadas servem como um esqueleto interno rígido no polímero PEI. Eles oferecem melhorias óbvias de desempenho com pequenas compensações que os designers devem considerar ao escolher os materiais.
Principais vantagens do reforço de fibra de vidro
Aumente a resistência mecânica e a rigidez
O módulo de tração, a resistência à flexão e o módulo de compressão aumentam significativamente com o aumento do teor de fibra de vidro. Os compósitos GF PEI resistem à deformação permanente sob carga estática prolongada, reduzindo significativamente o risco de fluência em altas temperaturas contínuas.
Melhora muito a estabilidade dimensional
A fibra de vidro possui coeficiente de expansão térmica ultrabaixo. A adição de enchimento de vidro reduz bastante a taxa de expansão térmica linear (CTE) do PEI. Isso ajuda a minimizar o encolhimento e o empenamento durante ciclos repetidos de quente e frio. O GF30 PEI possui a mesma estabilidade dimensional que as ligas leves de alumínio.
Encolhimento reduzido da moldagem
A contração da moldagem do PEI não preenchido é de 0,5% a 0,7% e a do PEI preenchido com vidro encolhe de 0,1% a 0,3%. Essa vantagem permite um controle rígido de tolerância para gabaritos usinados com precisão e conectores eletrônicos.
Melhorar a resistência à distorção térmica
A fibra de vidro melhora ligeiramente a temperatura de deflexão térmica (HDT) do PEI. A Folha Plástica GF PEI não amolece nem desmorona em altas temperaturas de operação por longos períodos e mantém sua integridade estrutural.
Prolongue a vida útil da fadiga
O reforço de fibra distribui a tensão externa uniformemente pela matriz do material. Melhora a resistência à influência mecânica cíclica e à pressão de rolamento a longo prazo.
Vantagens do enchimento com fibras de vidro
Diminuição da tenacidade e alongamento
O PEI puro apresenta boa ductilidade com alto alongamento de ruptura. As classes preenchidas com vidro são mais rígidas e quebradiças, com menor resistência ao impacto e maior sensibilidade ao entalhe.
Perda de transparência óptica
O PEI puro é âmbar translúcido. GF PEI é um bronzeado completamente opaco. As fibras de vidro dispersam a luz. Isto exclui quaisquer aplicações ópticas.
Desgaste rápido das ferramentas de corte
Partículas de vidro duro desgastam cortadores de aço rápido padrão. O processo CNC precisa de ferramentas de metal duro e parâmetros de corte alterados para prolongar a vida útil da ferramenta.
Comportamento anisotrópico
As propriedades mecânicas e térmicas são diferentes na direção do fluxo de extrusão e na direção transversal, portanto isso deve ser considerado no projeto estrutural simétrico.
PEI GF10 vs GF20 vs GF30: diferenças de propriedade e aplicações industriais correspondentes
Três cargas convencionais de fibra de vidro dominam o fornecimento industrial de GF PEI: 10% em peso, 20% em peso e 30% em peso. Cada classe equilibra rigidez, tenacidade, usinabilidade e custo para condições de trabalho distintas.
| Rigidez e Módulo | Expansão Térmica (CTE) | Resistência e Impacto | Dificuldade de usinagem | Aplicações mais adequadas | |
| GF10 PEI | Reforço suave, módulo 40% maior que o PEI puro | 30% menor que o PEI não preenchido | Mantém 70%-80% de resistência PEI original | Abrasão baixa e mínima da ferramenta | Invólucros médicos esterilizáveis, suportes eletrônicos leves, conectores pequenos de precisão, componentes com pequena flutuação de temperatura |
| GF20 PEI | Rigidez média alta, melhoria de módulo de 90% | Redução de 55% no CTE | Resistência e ductilidade equilibradas | Ferramentas de metal duro moderadas e padrão funcionam bem | Invólucros de sensores automotivos, gabaritos de semicondutores em geral, peças estruturais de tamanho médio, componentes usinados CNC em massa |
| GF30 PEI | Rigidez máxima, aumento de módulo de 170% vs PEI puro | Queda de 73% no CTE, próximo ao nível de alumínio | Baixa tenacidade, sensível a entalhes afiados | São necessárias ferramentas de corte de metal duro de alta qualidade | Estruturas aeroespaciais leves, novas estruturas de suporte de baterias de energia, luminárias de alta temperatura para cargas pesadas, peças sob calor cíclico contínuo |
Dicas sobre como escolher a folha de polieterimida reforçada com fibra de vidro!
Se suas peças exigem estabilidade dimensional e são propensas a trincas frequentes devido a impactos ou flexões durante a montagem, escolha GF10 PEI .
GF20 PEI é a classe mais equilibrada com o menor custo e a maior demanda do mercado global. Escolha GF20 PEI para aplicações industriais em geral.
Use o GF30 PEI apenas para ambientes de trabalho extremos com alta carga estática, grandes oscilações de temperatura e requisitos estritos de tolerância zero empenamento.
Folha PEI não preenchida vs. Folha PEI preenchida com vidro: comparação completa de desempenho
Os compradores muitas vezes têm dificuldade em decidir quando usar PEI puro ou folha de PEI cheia de vidro.
Aparência e transmissão de luz (LTA)
PEI, não preenchido: Âmbar, translúcido. Alta transmissão de luz. Útil para janelas de inspeção visual e componentes ópticos.
PEI preenchido com vidro: Castanho escuro opaco, sem transparência, não adequado para peças de observação óptica.
Desempenho Mecânico
PEI não preenchido: Ductilidade muito alta Alongamento na ruptura 6%-10% Muito boa resistência ao impacto de entalhe Excelente para montagens de encaixe rápido com leve deformação.
PEI preenchido com vidro: Módulo de tração e flexão ultra-alto, praticamente sem alongamento, preferido para ferragens estruturais de suporte de carga.
Propriedades térmicas e dimensionais
PEI não preenchido: alto valor CTE, encolhimento óbvio e empenamento sob mudança de temperatura, HDT cerca de 215°C.
PEI preenchido com vidro: Expansão térmica reduzida, dimensões estáveis após ciclagem térmica, HDT aumentado para ~220C.
Custos de usinagem e fabricação CNC
PEI: Superfície de corte lisa, baixo desgaste da ferramenta, baixo custo de processamento para produção em massa.
PEI preenchido com vidro: O desgaste das ferramentas de corte é potencializado pela presença de partículas de vidro. Isso exige taxas de avanço mais lentas, levando a custos gerais de usinagem mais elevados.
Segmento de aplicativo de destino
PEI não preenchido: Componentes transparentes para equipamentos médicos, telas de inspeção óptica, invólucros eletrônicos de alto impacto.
PEI preenchido com vidro: acessórios estruturais aeroespaciais, acessórios de processamento de semicondutores, módulos de alta temperatura para veículos de energia nova, ferramentas industriais de precisão.
Principais indústrias e peças típicas feitas com folha PEI preenchida com vidro
A excelente resistência ao calor, estabilidade dimensional e isolamento da folha GF PEI tornam-na o melhor composto de engenharia em setores de manufatura de alta qualidade.
Indústria aeroespacial
Suportes internos leves, estruturas de isolamento, componentes auxiliares da cabine expostos a altas temperaturas com baixa expansão térmica e requisitos de retardamento de chama.
Eletrônico e Semicondutores
gabaritos de manuseio de wafer, bases de fixação de teste, isoladores de conectores de alta temperatura e estruturas de suporte de placas de circuito que não mudam dimensionalmente durante o processamento térmico.
Nova Energia Automóvel
Separadores estruturais para módulos de bateria, carcaças de sensores de motor, invólucros isolantes para unidades de controle de potência capazes de suportar o calor constante do motor.
Dispositivos Médicos
Estruturas para equipamentos esterilizáveis (compatíveis com autoclave), placas traseiras de instrumentos não transparentes, suportes estruturais que atendem aos padrões de biocompatibilidade da FDA.
Precisão de ferramentas industriais
Dispositivos de teste de alta temperatura, blocos de posicionamento, hardware auxiliar de moldagem de ciclo longo com retenção de tolerância rígida.
Dicas de usinagem CNC para placa PEI preenchida com vidro
Os parâmetros de corte ideais reduzem diretamente os custos de produção e melhoram a qualidade da superfície acabada das chapas GF PEI.
Seleção de ferramentas: Substitua ferramentas HSS padrão por fresas de metal duro para compensar a abrasão do vidro; ferramentas de metal duro revestidas prolongam ainda mais a vida útil.
Controle de avanço e velocidade: Use taxas de avanço mais baixas em comparação com PEI não preenchido para evitar lascas na superfície e rebarbas nas bordas.
Sistema de resfriamento: Aplique resfriamento a ar durante a usinagem a seco para evitar superaquecimento localizado e derretimento do material.
Pós-processamento: Adicione recozimento antes da usinagem de precisão para eliminar o estresse interno da chapa e evitar empenamento pós-corte.
Q1: A folha PEI preenchida com vidro é transparente?
Não. A fibra de vidro mista dispersa a luz visível, fazendo com que todos os graus GF PEI sejam de cor bronzeada opaca. As propriedades ópticas âmbar translúcidas são mantidas apenas pela folha PEI pura não preenchida.
Q2: Entre GF10, GF20 e GF30 PEI, qual tipo de fibra de vidro devo escolher?
GF10 para um equilíbrio entre resistência e estabilidade dimensional. GF20 para uso estrutural industrial geral. GF30 para máxima rigidez e expansão térmica ultrabaixa sob carga pesada e ampla variação de temperatura.
Q3: Qual é a temperatura de trabalho contínua da placa GF30 PEI?
O PEI preenchido com vidro GF30 pode funcionar continuamente a 200°C com tolerância de temperatura de pico de curto prazo de até 225°C sem deformação permanente.
Q4: Qual é o melhor método para diminuir o desgaste da ferramenta ao usinar PEI com enchimento de vidro?
Danos abrasivos causados por fibras de vidro internas Use ferramentas de corte de metal duro Reduza a velocidade de avanço de corte Use resfriamento a ar Evite cortes profundos em passagem única
